Tiếng AnhVan điện từ 2 chiều, 3 chiều và 5 chiều: Sự khác biệt cốt lõi
Sự khác biệt cốt lõi giữa ba cấu hình này nằm ở số lượng cổng và kiểm soát hướng luồng. A van điện từ 2 chiều có hai cổng và chỉ cần mở hoặc đóng một đường dẫn dòng chảy duy nhất, van điện từ 3 chiều bổ sung thêm cổng thứ ba cho áp suất khí thải và điều khiển các thiết bị tác động đơn, còn van điện từ 5 chiều sử dụng năm cổng để dẫn khí theo hai hướng, khiến nó trở thành lựa chọn tiêu chuẩn cho xi lanh tác động kép. Việc chọn cấu hình van chính xác sẽ ảnh hưởng trực tiếp đến kiến trúc hệ thống, mức tiêu thụ năng lượng và tuổi thọ hoạt động , đó là lý do tại sao việc khớp số cổng với ứng dụng lại quan trọng hơn hầu hết người mua mong đợi ban đầu.
Các dây chuyền sản xuất hiện đại ngày càng yêu cầu phản hồi truyền động nhanh, với nhiều hệ thống hiện mong đợi thời gian phản hồi trong khoảng từ 15 đến 30 mili giây. Việc triển khai cấu hình van sai, chẳng hạn như lắp đặt bộ 3 chiều có công suất thấp hơn nơi thực sự cần đến van 5 chiều, có thể dẫn đến hoạt động xi lanh chậm chạp và thông lượng giảm đáng kể. Hiểu cách hoạt động của từng cấu hình giúp dễ dàng tránh được loại không khớp này trong quá trình thiết kế hệ thống hoặc lập kế hoạch thay thế.
Van điện từ hoạt động như thế nào
Van điện từ sử dụng một cuộn dây điện từ để di chuyển một pít tông hoặc màng ngăn bên trong, giúp mở hoặc đóng đường dẫn dòng chảy bên trong thân van. Khi cuộn dây được cấp điện, từ trường sẽ kéo pít tông và chuyển van sang vị trí dòng chảy mở hoặc luân phiên, và khi ngắt điện, lò xo thường đưa van về trạng thái nghỉ mặc định. Cơ chế cơ bản này vẫn nhất quán trên các van khí nén và van điện từ nước, mặc dù vật liệu làm ướt và thiết kế vòng đệm khác nhau tùy thuộc vào phương tiện là khí nén hay nước.
Thường mở và thường đóng
Hầu hết các van điện từ được chế tạo ở dạng thường đóng, đóng cho đến khi có điện hoặc thường mở, luôn mở cho đến khi có điện. Sự khác biệt này quan trọng đối với sự an toàn và thiết kế quy trình, vì van thường đóng thường được chọn cho các ứng dụng mà dòng chảy sẽ tự động dừng nếu mất điện, trong khi van thường mở phù hợp với các quy trình trong đó dòng chảy liên tục là trạng thái mặc định an toàn hơn.

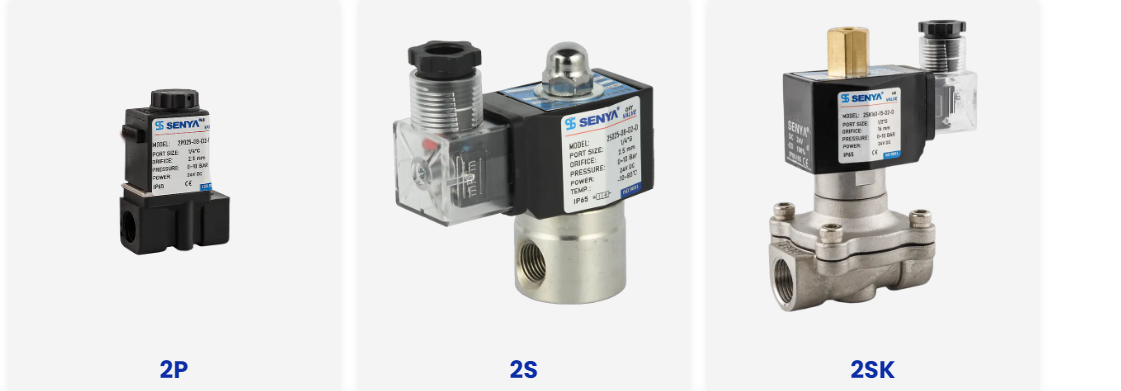

Giải thích về van điện từ 2 chiều
Van điện từ 2 chiều, thường được gắn nhãn là van điện từ 2/2 chiều để biểu thị hai cổng và hai vị trí làm việc, có chức năng như một cơ chế đóng và tắt đơn giản. Dòng chảy đi thẳng qua van hoặc bị chặn hoàn toàn, không có cổng thứ ba để xả hoặc chuyển hướng. Sự đơn giản này làm cho van điện từ 2/2 chiều trở thành lựa chọn phổ biến nhất ở bất cứ nơi nào hệ thống chỉ cần bắt đầu hoặc dừng một đường dẫn dòng chảy duy nhất.
- Đường nước làm mát cần khởi động hoặc dừng chảy đến bộ trao đổi nhiệt hoặc áo khoác
- Mạch tưới nước và tưới cảnh quan điều khiển một đường dây cung cấp duy nhất
- Hệ thống phân phối chất lỏng cơ bản trong thực phẩm, đồ uống hoặc thiết bị giặt
- Chức năng đổ đầy và xả nước trên bể và hồ chứa nhỏ
Do van điện từ nước thường xuyên hoạt động ở cấu hình 2 chiều nên loại van này xuất hiện trên khắp các máy giặt, thiết bị làm mát, tưới tiêu nông nghiệp và các điểm kiểm soát cấp nước chung, nơi chỉ cần tắt đơn giản là chức năng duy nhất.
Giải thích về van điện từ 3 chiều
Van điện từ 3 chiều giới thiệu cổng thứ ba dành riêng cho áp suất xả, cho phép van vừa cung cấp vừa xả khí từ thiết bị được kết nối. Cấu trúc này làm cho van 3 chiều trở thành tiêu chuẩn công nghiệp để điều khiển các van xử lý lớn hơn hoặc dẫn động các xi lanh khí nén tác động đơn, trong đó xi lanh giãn ra dưới áp suất không khí và quay trở lại bằng cách sử dụng lò xo thay vì không khí được cấp năng lượng ở cả hai bên.
| Điểm sử dụng | chức năng |
|---|---|
| Vận hành thí điểm | Kích hoạt van quá trình vận hành bằng màng ngăn hoặc piston lớn hơn |
| Xi lanh tác động đơn | Cung cấp không khí để mở rộng đồng thời cho phép xả khí hồi xuân |
| Chuyển mạch chân không | Luân phiên giữa tạo và xả chân không |
Giải thích về van điện từ 5 chiều
Van điện từ 5 chiều được thiết kế để dẫn động khí nén phức tạp hơn, sử dụng năm cổng để dẫn khí nén vào hai bên của xi lanh tác động kép đồng thời xả khí nén ra phía đối diện. Điều khiển hướng kép này cho phép xi lanh vừa giãn ra vừa co lại dưới tác động của không khí được cấp điện thay vì dựa vào lò xo để di chuyển trở lại.
Nơi thường sử dụng van 5 chiều
- Thiết bị đóng gói yêu cầu chu kỳ đẩy và rút chính xác
- Hệ thống kho bãi tự động với chuyển động lấy và đặt lặp đi lặp lại
- Nền tảng di chuyển robot cần được điều phối theo hướng kép
- Dụng cụ dây chuyền sản xuất phải quay vòng nhanh theo cả hai hướng
Việc lắp đặt van 3 chiều có công suất thấp hơn ở vị trí được thiết kế cho thiết bị 5 chiều có thể giảm thông lượng sản xuất khoảng 10 đến 20 phần trăm , do xi lanh mất hành trình quay trở lại được trợ lực và thay vào đó dựa vào một chu trình dẫn động bằng lò xo chậm hơn vốn không bao giờ nhằm mục đích gánh toàn bộ khối lượng công việc.
So sánh thời gian phản hồi và số lượng cổng
Việc xem xét số lượng cổng cùng với thời gian phản hồi kích hoạt điển hình sẽ giúp minh họa lý do tại sao mỗi cấu hình phù hợp với một danh mục nhiệm vụ khác nhau.
Hình 1: So sánh số lượng cổng giữa các cấu hình van điện từ phổ biến
Hình 2: Mẫu tốc độ chu trình minh họa so sánh hồi lưu theo hướng kép được cấp nguồn và hồi lưu lò xo
Rủi ro ứng dụng từ việc chọn sai van
Việc căn chỉnh sai cấu hình van với ứng dụng thực tế sẽ gây ra rủi ro vận hành và thương mại thường xuất hiện rõ ràng sau khi lắp đặt. Kích thước cổng không chính xác hoặc quản lý khí thải không phù hợp thường dẫn đến áp suất ngược quá mức, làm tăng tốc độ mài mòn của vòng đệm và làm tăng nguy cơ nổ tung theo thời gian. Đối với các nhà sản xuất khối lượng lớn, việc duy trì tỷ lệ hỏng van dưới ngưỡng chung 0,1 phần trăm phụ thuộc rất nhiều vào việc chọn cấu hình chính xác ngay từ đầu thay vì sửa nó sau này thông qua bảo trì khẩn cấp.
Hình 3: Xếp hạng minh họa các hậu quả thường liên quan đến việc lựa chọn van không khớp
Cân nhắc về van điện từ nước
Van điện từ nước có nguyên lý hoạt động điện từ giống như van khí nhưng được chế tạo bằng vật liệu và vòng đệm phù hợp với việc tiếp xúc liên tục với nước, bao gồm thân và màng chống ăn mòn được thiết kế để xử lý hàm lượng khoáng chất và biến động áp suất mà không bị mài mòn sớm. Các van này xuất hiện trên các máy giặt, thiết bị làm mát, tưới tiêu nông nghiệp, tính năng nước cảnh quan và điều khiển cấp nước chung của tòa nhà, hầu như luôn ở cấu hình van điện từ 2 chiều hoặc 2/2 chiều vì hầu hết các nhiệm vụ kiểm soát nước chỉ yêu cầu chức năng đóng và mở đơn giản.
Việc chọn van điện từ nước phù hợp bao gồm việc kiểm tra phạm vi áp suất làm việc, kích thước cổng, ren kết nối và liệu ứng dụng có yêu cầu vận hành thường mở hay thường đóng hay không, vì hệ thống nước thường có các yêu cầu an toàn mặc định khác với mạch khí nén.
Cách chọn giữa các loại van 2 chiều, 3 chiều và 5 chiều
- Xác định xem ứng dụng chỉ cần điều khiển dòng chảy bật và tắt đơn giản hay không, hướng tới van điện từ 2 chiều hoặc 2/2 chiều
- Kiểm tra xem bộ truyền động được kết nối có hoạt động đơn lẻ bằng lò xo hồi vị hay không, thường yêu cầu van 3 chiều
- Xác nhận xem bộ truyền động có tác động kép hay không và cần chuyển động bằng điện theo cả hai hướng hay không, yêu cầu van 5 chiều
- Phù hợp với loại phương tiện, chọn vật liệu và vòng đệm chịu nước cho van điện từ nước so với vật liệu khí nén tiêu chuẩn cho mạch không khí
- Xác nhận thời gian đáp ứng cần thiết so với thông số kỹ thuật của van, đặc biệt đối với các ứng dụng dây chuyền sản xuất chu kỳ cao
- Xác minh kích thước cổng và mức áp suất phù hợp với áp suất hệ thống và đường ống hiện có để tránh các vấn đề về áp suất ngược
So sánh hiệu suất cạnh nhau
So sánh ba cấu hình trên một tập hợp các biện pháp thực tế được chia sẻ sẽ nêu bật những điểm nổi bật trong đó mỗi tùy chọn tự nhiên phù hợp nhất.
Hình 4: So sánh hiệu suất của năm biện pháp thực tế trên quy mô tương đối
Các ngành và ứng dụng trên các cấu hình van
| Công nghiệp | Vai trò van điển hình |
|---|---|
| Năng lượng và hóa dầu | Tắt dây chuyền xử lý và điều khiển thí điểm |
| Thực phẩm và Dược phẩm | Kiểm soát dòng chảy và phân phối chất lỏng |
| Dây chuyền sản xuất tự động | Truyền động xi lanh tác động kép để đóng gói và xử lý |
| Tưới tiêu nông nghiệp | Kiểm soát dòng chảy van điện từ nước trên đường cung cấp |
| Loại bỏ bụi và môi trường | Điều khiển hệ thống lọc và điều khiển van xung |
Giới thiệu về công nghệ khí nén Ninh Ba SENYA

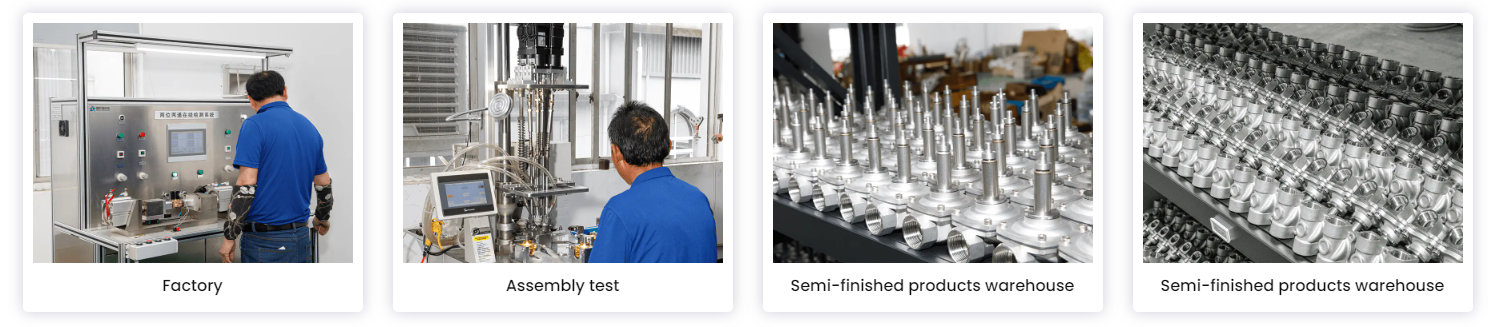

Công ty TNHH Công nghệ Khí nén Ninh Ba SENYA đã tập trung sản xuất van điện từ, xi lanh và các bộ phận khí nén liên quan từ năm 1994, tuân thủ cách tiếp cận hướng tới giá trị khách hàng để phát triển và sản xuất sản phẩm. Công ty vận hành một cơ sở gia công máy móc chính xác quy mô lớn ở Trung Quốc, tích hợp xử lý mức độ đồng tâm cao với nền tảng thử nghiệm kỹ thuật số tự động để hỗ trợ hiệu suất sản phẩm nhất quán trong mỗi lần sản xuất.
