Trong các thiết bị cơ khí hiện đại, các bộ phận khí nén khác nhau như xi lanh, bộ kẹp và bộ truyền động hoạt động trơn tru. Mặc dù có vẻ đơn giản nhưng yếu tố thực sự quan trọng đằng sau hoạt động trơn tru này là yếu tố thường bị bỏ qua. van định hướng khí nén . Đối với những người mới bắt đầu làm quen với hệ thống khí nén, cấu trúc, chức năng và vai trò của van định hướng thường có vẻ phức tạp—tại sao một van nhỏ như vậy lại tạo ra âm thanh "tách" liên tục khi thiết bị khởi động? Tại sao hình trụ lại kéo dài ra và rút lại hoàn toàn phụ thuộc vào bộ phận này?
Chức năng thiết yếu của một van định hướng khí nén là điều khiển luồng khí nén, xác định không khí đi vào và thoát ra từ buồng nào, từ đó điều khiển hướng chuyển động của bộ truyền động. Nếu không có van định hướng, không khí không thể được phân phối một cách có hệ thống, xi lanh mất khả năng giãn nở và rút lại, toàn bộ thiết bị không thể hoạt động được. Vai trò của van định hướng khí nén trong thiết bị quan trọng hơn nhiều so với những gì nhiều người tưởng tượng. Nó không chỉ làm cho bộ truyền động “chuyển động” mà còn đảm nhận chức năng lập lịch trình logic hành động. Ví dụ, trong máy đóng gói tự động, các hoạt động như nạp, hàn kín, ép và trả lại phải được thực hiện theo trình tự định trước. Việc chuyển hướng ở mỗi bước phụ thuộc vào van định hướng phản hồi tín hiệu. Khi PLC phát ra tín hiệu điện, nam châm điện hoạt động, lõi van di chuyển, đường dẫn khí chuyển mạch và xi lanh bắt đầu di chuyển. Sau khi hành động được hoàn thành, một tín hiệu khác sẽ đến, van lại chuyển sang bước tiếp theo. Toàn bộ quá trình tưởng chừng đơn giản nhưng trên thực tế, mỗi bước đều được điều phối bởi van định hướng để đảm bảo thiết bị vận hành theo một nhịp điệu hợp lý.
Bên cạnh việc xác định hướng chuyển động của cơ cấu chấp hành, van định hướng khí nén còn chịu trách nhiệm đảm bảo an toàn và ổn định cho hệ thống. Trong các ứng dụng công nghiệp, thiết bị phải được tắt an toàn trong các điều kiện bất thường như mất điện đột ngột, dừng khẩn cấp và dao động áp suất. Van định hướng có thể đặt lại có thể tự động chuyển về vị trí ban đầu, đưa xi lanh về vị trí an toàn và ngăn ngừa các sự cố nguy hiểm như cánh tay robot bị rơi đột ngột, chấn thương khi kẹp không kiểm soát được hoặc va chạm nhanh với thanh trượt. Đặc biệt trong các tình huống yêu cầu định vị cụ thể, chẳng hạn như kẹp phôi, duy trì áp suất hoặc tạm dừng vận hành, van 5/3 có chức năng vị trí trung tâm có thể giữ cho xi lanh ở trạng thái "bịt kín ở giữa", "rò rỉ ở giữa" hoặc "áp suất ở giữa", đạt được mức dừng chính xác hoặc ngăn ngừa tích tụ áp suất dư. Có thể nói, van điều khiển hướng không chỉ điều khiển hành động mà còn đóng vai trò là người giám hộ cho toàn bộ hoạt động của hệ thống.

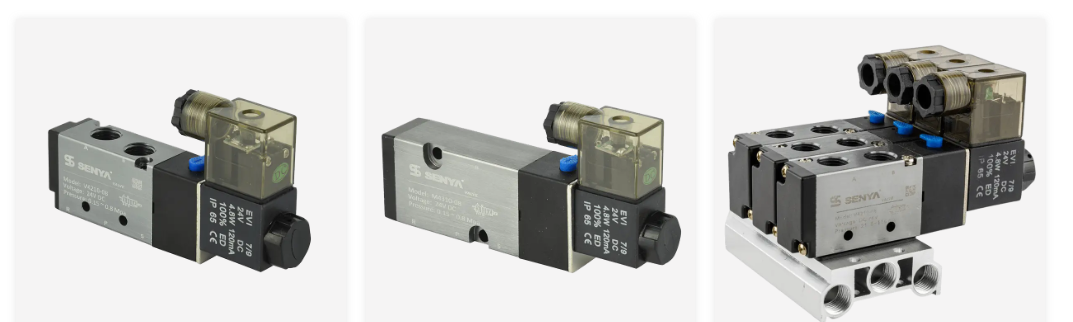

Trong các ứng dụng thực tế, có nhiều loại van điều khiển hướng, với các cấu trúc khác nhau xác định các tình huống sử dụng và đặc điểm chức năng khác nhau. Các thuật ngữ "van 3/2", "van 5/2" và "van 5/3" mà người mới bắt đầu thường nghe, thực chất đề cập đến số lượng đoạn và vị trí của van. Van 3/2 thường được sử dụng trong các xi lanh tác động đơn hoặc mạch thổi khí, có kết cấu đơn giản, tác dụng rõ ràng; Van 5/2 là lựa chọn phổ biến nhất trong các thiết bị công nghiệp, được sử dụng cho chuyển động tịnh tiến của hầu hết các xi lanh tác động kép; trong khi van 5/3 phù hợp với các cơ chế yêu cầu định vị chính xác và duy trì áp suất, chẳng hạn như định vị robot và lực giữ trong quá trình ép. Mặc dù các con số có vẻ phức tạp nhưng một khi đã hiểu được ý nghĩa của các đoạn văn và vị trí, người mới bắt đầu có thể nhanh chóng nắm bắt được logic hoạt động của chúng.
Tuy có kích thước nhỏ nhưng van định hướng khí nén lại là linh hồn của toàn bộ hệ thống khí nén. Nó xác định hướng luồng không khí, logic hành động, chiến lược an toàn và độ ổn định của hệ thống, khiến nó trở thành thành phần "chỉ huy" nhất trong mạch khí nén.
