Tiếng AnhMột xi lanh bị trượt hoặc một van điện từ dường như mất phản ứng giữa chừng khi chuyển số thường là nguyên nhân đầu tiên. Trong nhiều đường dây khí nén, nguyên nhân thực sự nằm ở thượng nguồn một mét: một bộ phận lọc đã mang cặn dầu, nước và đường ống rất lâu sau khi môi chất của nó đã bão hòa. Việc thay đổi phần vỏ cũng không giải quyết được gì, vì phần tử chính là bộ phận thực hiện công việc phân tách.
Kết luận đầu tiên: phần tử lọc, không phải vỏ hoặc bảng tên, quyết định khí nén của bạn mang theo những gì về phía hạ lưu. Ba thứ phải phù hợp - xếp hạng micron đối với chất bẩn mà bạn phải loại bỏ, môi trường chống lại thành phần hóa học và nhiệt độ của chất lỏng, và diện tích dòng chảy so với chu kỳ hoạt động. Làm sai một trong số chúng và bạn có thể đốt cháy năng lượng của máy nén mà chẳng được gì hoặc đẩy chất bẩn vào van và xi lanh mà bạn đang cố gắng bảo vệ.
Các phần bên dưới đề cập đến cách một phần tử thu giữ các hạt, cách đọc xếp hạng danh nghĩa so với xếp hạng tuyệt đối, các bộ phận bên trong được làm bằng gì và cách đánh giá khi nào thực sự cần thay thế.
Phần tử lọc làm gì bên trong vỏ
Vỏ là ranh giới áp suất có đầu vào, đầu ra và bát. Phần tử này là gói phương tiện có thể thay thế bên trong nó và là bộ phận duy nhất loại bỏ các hạt và sol khí lỏng khỏi luồng. Ba cơ chế hoạt động cùng lúc:
- Chặn trực tiếp: các hạt lớn hơn khoảng cách giữa các sợi không thể vượt qua và đọng lại trong môi trường.
- Lực quán tính: các hạt nặng hơn không thể theo không khí khi nó uốn quanh sợi và chạm trực diện vào bề mặt.
- Khuếch tán: các hạt rất mịn di chuyển ngẫu nhiên và bị giữ lại khi tiếp xúc với sợi, đó là lý do tại sao các hạt mịn tốt vẫn hoạt động dưới 1 micron.
Trong bộ phận kết tụ dầu, các sợi cũng được xử lý để loại bỏ chất lỏng. Các hạt khí dung kết hợp thành các giọt trên vật liệu, các giọt di chuyển đến các đầu nếp gấp và trọng lực mang chúng vào bát nơi cống thoát nước có thể loại bỏ chúng. Đó là lý do tại sao bộ phận kết tụ cần một cái bát có kích thước phù hợp và một ống thoát nước hoạt động chứ không chỉ là vật liệu tốt.
Điều mà một phần tử không thể làm: nó sẽ không loại bỏ hơi dầu (cần than hoạt tính), nó sẽ không loại bỏ hơi nước (cần máy sấy) và nó sẽ không phục hồi khi vật liệu bị che khuất - việc rửa một phần tử kết hợp xếp nếp hiếm khi mang lại hiệu quả trở lại mức ban đầu.
Xếp hạng micron: bẫy danh nghĩa, tuyệt đối và bẫy nhãn
Cả hai phần tử đều có thể được bán dưới dạng "5 micron" và không hoạt động giống nhau. Xếp hạng danh nghĩa là một mô tả lỏng lẻo không có phương pháp kiểm tra cố định đằng sau nó. Xếp hạng tuyệt đối đến từ một thử nghiệm xác định, thường được biểu thị dưới dạng tỷ lệ beta: tỷ lệ beta là 200 ở 3 µm có nghĩa là trong số 200 hạt có kích thước đó đi vào phần tử, một hạt vượt qua - loại bỏ 99,5%. Luôn luôn hỏi bạn đang mua cái nào trong hai cái.
Tiêu chuẩn kiểm tra cũng quan trọng như con số. Các bộ phận thủy lực thường được đánh giá theo các phương pháp nhiều lớp như ISO 16889, trong khi các bộ lọc khí nén thường được mô tả theo các cấp độ tinh khiết ISO 8573-1 hoặc các cấp bộ lọc của riêng nhà sản xuất. Nếu bảng dữ liệu không nêu rõ phương pháp thì đó là con số tiếp thị chứ không phải thông số kỹ thuật.
| Nhãn trên phần tử | Nó thường có nghĩa là gì | Những gì cần xác minh trước khi đặt hàng |
|---|---|---|
| "5 micron" (danh nghĩa) | Mô tả lỏng lẻo, không có phương pháp kiểm tra cố định | Yêu cầu đánh giá và hiệu quả tuyệt đối |
| Xếp hạng tuyệt đối hoặc beta | Hiệu quả ở kích thước hạt xác định | Xác nhận tiêu chuẩn kiểm tra và kích thước được sử dụng |
| Phần trăm hiệu quả | Hiệu suất loại bỏ ở kích thước đã nêu | Kiểm tra kích thước, không chỉ phần trăm |
| Lớp ISO 8573-1 | Cấp độ tinh khiết không khí cho hệ thống | Ghép lớp với thiết bị phía dưới |
| Số phần hoặc chuỗi | Phù hợp về thể chất và cấp độ truyền thông | Kiểm tra chéo loạt vỏ, con dấu và kích thước |
Cấu tạo: các bộ phận quyết định tuổi thọ của phần tử
Phần tử xếp nếp là một tổ hợp nhỏ và mọi bộ phận trong đó đều có một công việc. Mũ kết thúc liên kết các nếp gấp và đặt con dấu; lõi đỡ đục lỗ chống sập; lồng bên ngoài bảo vệ phương tiện trong quá trình xử lý; miếng đệm giữ cho không khí chưa được lọc hoàn toàn lọt qua gói.
Chi phí thấp và tốt cho bụi khô và lọc sơ bộ thông thường, nhưng vật liệu sẽ phồng lên và yếu đi nếu nó bị ướt.
Lựa chọn thông thường cho các loại kết tụ: sợi mịn bắt các hạt khí dung và giải phóng chất lỏng về phía bát.
Cứng và có thể tái sử dụng sau khi làm sạch, phù hợp với nhiệt độ cao và hoạt động khắc nghiệt của khí nén, mặc dù sự phân bố lỗ chân lông rộng hơn.
Chống ăn mòn cộng với độ bền cơ học; thường là lớp hỗ trợ hoặc bộ lọc trước có thể giặt được chứ không phải là giai đoạn mịn.
Loại bỏ hơi dầu và mùi hôi thay vì các hạt, bão hòa lặng lẽ và do đó phải được theo dõi theo ngày tháng.
Kỵ nước và có tính chất hóa học rộng, được sử dụng khi nước lỏng hoặc môi trường có tính ăn mòn sẽ phá hủy gói giấy.
Lõi hỗ trợ và lồng cũng quan trọng như phương tiện truyền thông trong nhiệm vụ dao động. Một lồng yếu có thể sụp đổ trong sự kiện phần tử bị chặn và gửi các mảnh vật liệu xuống dòng, lỗi thường trông giống như nhiễm bẩn van hơn là sự cố bộ lọc.
Kích thước: giảm áp suất quyết định khi phần tử hoàn thành
Một phần tử không đầy đủ vào một ngày cố định. Nó đầy khi chênh lệch áp suất trên nó đạt đến mức mà nhà sản xuất chỉ định, thường được đánh dấu là vùng màu đỏ trên đồng hồ đo vỏ và thường nằm trong phạm vi 0,5 đến 0,7 bar đối với dịch vụ khí nén. Áp suất giảm gần như tăng theo bình phương lưu lượng, do đó, một phần tử trông khỏe mạnh ở mức nửa tải có thể ở mức cận biên ở lưu lượng định mức.
Giảm kích thước sẽ tốn năng lượng mỗi giờ hoạt động. Một nguyên tắc chung được sử dụng rộng rãi trong kỹ thuật khí nén cho rằng mỗi thanh áp suất làm việc bổ sung sẽ tiêu tốn năng lượng máy nén nhiều hơn khoảng 6 đến 8%, điều này khiến áp suất chênh lệch cao vĩnh viễn trở thành chi phí vận hành thay vì giá mua một lần.
Kiểm tra lưu lượng định mức ở áp suất và nhiệt độ bạn thực sự chạy, không phải số liệu trong danh mục tiêu đề. Một phần tử được xếp hạng ở mức 7 bar sẽ hoạt động khác ở mức 4 bar và các hệ số hiệu chỉnh trong bảng dữ liệu phù hợp tồn tại chính xác vì lý do đó.
Khớp phần tử với máy mà nó bảo vệ
Trong đường dây khí nén, phần tử thường nằm trong bộ xử lý không khí - bộ lọc, bộ điều chỉnh và chất bôi trơn kết hợp hoặc bộ lọc chuyên dụng phía trước van. SENYA, một nhà sản xuất khí nén có trụ sở tại Ninh Ba, sản xuất từ năm 1994, tuân theo logic dàn dựng thông thường: một bộ lọc đa năng để loại bỏ cặn đường ống và nước, giai đoạn kết tụ mịn cho bình phun dầu và giai đoạn cacbon cho hơi khi quy trình yêu cầu. Thông tin chi tiết hơn về phạm vi hoạt động của công ty được nêu trong nền sản xuất .
Bộ xử lý không khí dòng FRLS là điểm khởi đầu chung khi một bộ phận phải bảo vệ van và xi lanh trên dây chuyền xưởng chung; những gì bạn chỉ định là cấp phần tử và kích thước bát, không phải màu của vỏ.

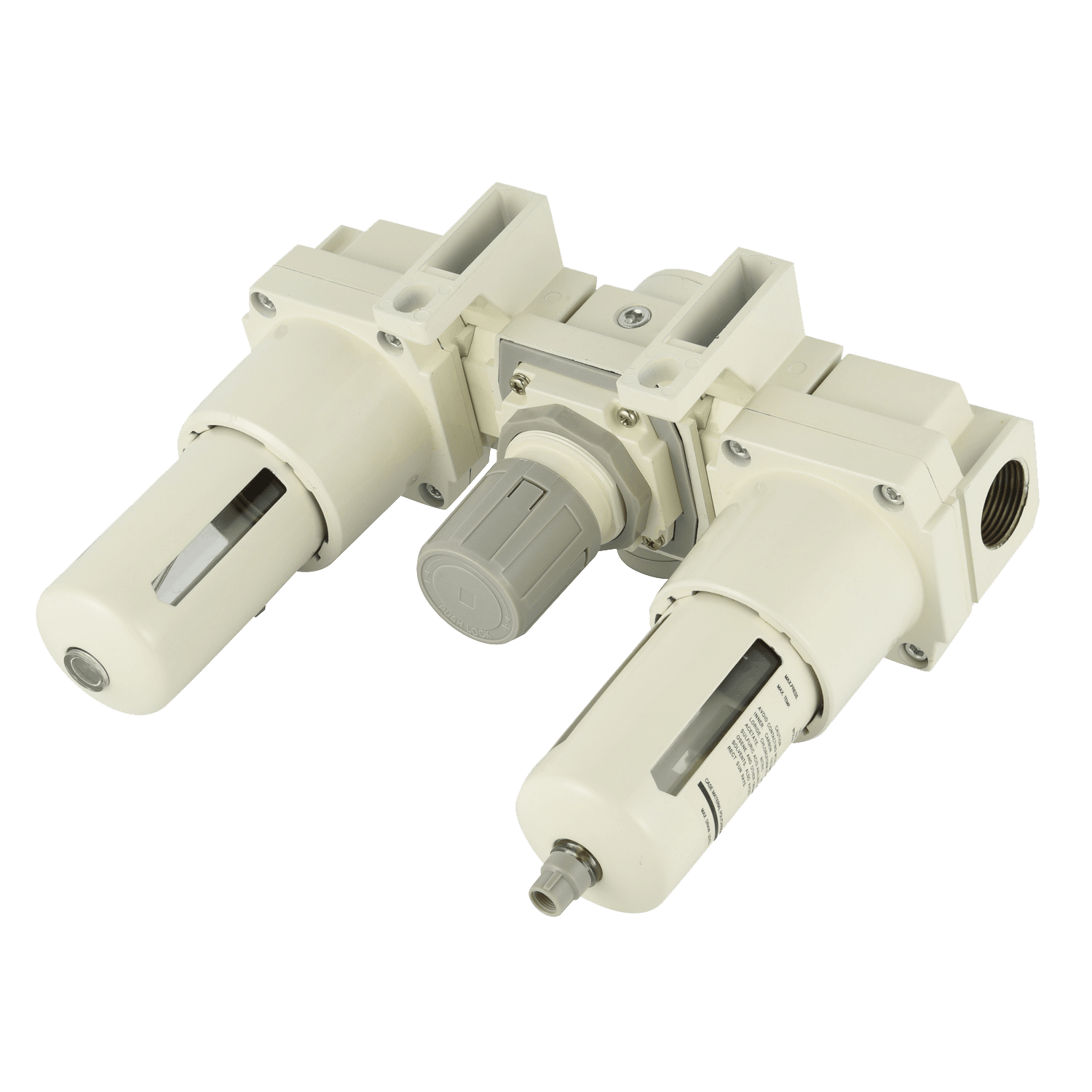

Bộ kết hợp bộ lọc-bộ điều chỉnh-bôi trơn dòng AEC Bộ xử lý không khí ba trong một dành cho các dây chuyền cần lọc, điều chỉnh áp suất và bôi trơn; nó cung cấp khả năng chịu áp suất 0–1,0 MPa và 1/4–1 ở các cổng. Xem sản phẩm → Khi không gian chật hẹp và đường dây cần bố trí bộ điều chỉnh bộ lọc nhỏ gọn, bộ xử lý không khí dòng AEW đảm nhiệm nhiệm vụ lọc tương tự ở dạng thân mô-đun hơn.

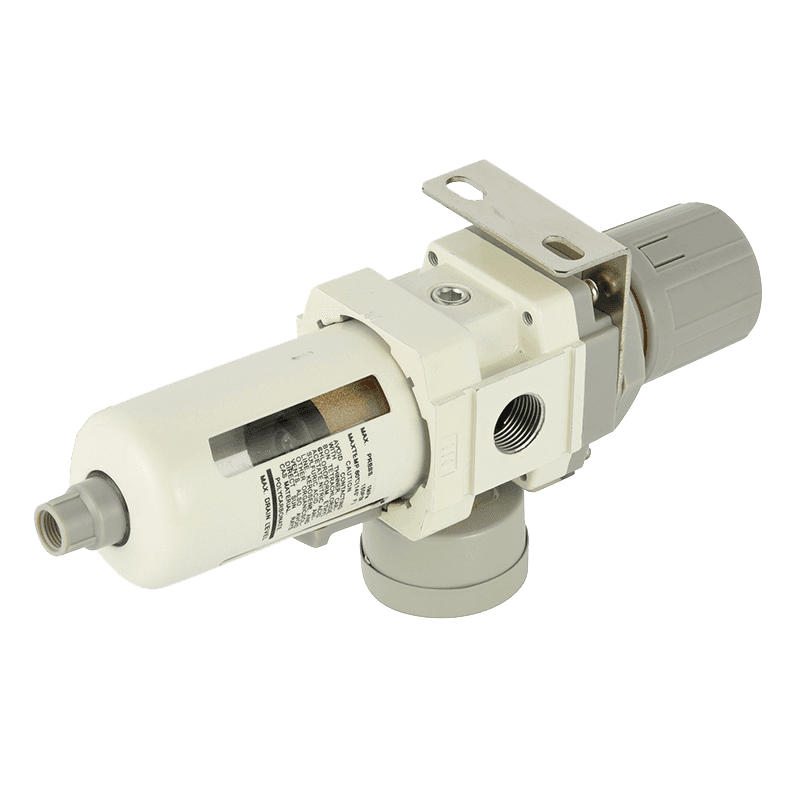

Bộ điều chỉnh bộ lọc dòng AEW với đồng hồ đo áp suất tròn Bộ điều chỉnh bộ lọc hai trong một nhỏ gọn dành cho đường dây khí nén, có thước đo tròn, khả năng chịu áp suất 0–1,0 MPa và mức lọc tiêu chuẩn 40 µm. Xem sản phẩm → Bất cứ ai cung cấp phần tử, hãy xác nhận bốn điểm tương thích trước khi đặt hàng: sê-ri vỏ và số bộ phận, vật liệu bịt kín chất lỏng, ren cổng và bát, và lưu lượng định mức ở áp suất làm việc của bạn. Một bộ phận vừa vặn nhưng thô hơn một lớp sẽ lọt không khí và bỏ sót dầu.
Thay thế: thước thứ nhất, lịch thứ hai
Khoảng thời gian cố định sáu tháng hoặc mười hai tháng rất dễ quản lý và thường lãng phí. Trình tự tốt hơn là đọc đồng hồ đo chênh lệch áp suất, sau đó nhìn vào bát, sau đó kiểm tra các triệu chứng sau:
- Nước hoặc dầu đến cửa xả bát hoặc bẫy hạ lưu nhanh hơn trước.
- Tốc độ xi lanh giảm dần hoặc van cần áp suất điều khiển cao hơn để chuyển số.
- Dụng cụ khí bị trôi, hoặc tắc vòi phun trên cùng một máy.
- Công suất máy nén tăng mà không thay đổi sản lượng sản xuất.
Khi ô nhiễm nặng, quá trình lọc theo giai đoạn sẽ làm được nhiều việc hơn là một phần tử đơn lẻ mịn hơn. Bộ lọc trước 5 µm đi trước giai đoạn kết tụ 0,01 µm giúp giữ cho phần tử mịn không bị mù trong vòng vài tuần và bộ lọc trước là loại rẻ tiền để thay thế. Logic phân lớp được giải thích thêm trong ghi chú này về cách lọc nhiều tầng ngăn chặn các chất ô nhiễm từng lớp .
| Triệu chứng | Có khả năng gây ra | hành động |
|---|---|---|
| Áp suất chênh lệch tăng ở lưu lượng bình thường | Đang tải phương tiện | Thay thế phần tử và kiểm tra bộ lọc trước |
| Dầu trong bát sau phần tử | Giai đoạn kết tụ bão hòa hoặc sai lớp | Xác minh cấp, thay thế, kiểm tra cống |
| Phương tiện bị sưng hoặc ăn mòn vỏ | Nước mang theo, không làm khô hiệu quả | Sửa lỗi sấy ngược dòng, thay đổi loại giấy |
| Các mảnh truyền thông được tìm thấy ở hạ lưu | Lồng bị sập hoặc phần tử không chính xác | Kiểm tra lồng, xác minh số bộ phận và giới hạn Δp |
Năm kiểm tra trước khi bạn đặt hàng
- Đánh giá tuyệt đối và hiệu quả ở kích thước hạt thực sự làm hỏng thiết bị của bạn chứ không phải con số danh nghĩa trên hộp.
- Khả năng tương thích của môi trường và phốt với chất lỏng, chất bôi trơn và phạm vi nhiệt độ, bao gồm cả hóa chất tẩy rửa trong dây chuyền thực phẩm và đồ uống.
- Lưu lượng danh định ở áp suất làm việc, có áp dụng hệ số hiệu chỉnh của nhà sản xuất thay vì bỏ qua.
- Phù hợp về mặt vật lý: loạt vỏ, thiết kế nắp cuối, hình dạng miếng đệm và khoảng trống bát đủ cho cống.
- Dữ liệu thay thế: giới hạn chênh lệch áp suất, khoảng thời gian bảo dưỡng dự kiến và liệu có biểu đồ tham chiếu chéo cho các vỏ đã được lắp đặt hay không.
Câu hỏi thường gặp về phần tử bộ lọc
Phần tử lọc là gì?
Đây là gói phương tiện có thể thay thế bên trong vỏ bộ lọc để tách các hạt và khí dung lỏng khỏi không khí, khí hoặc dầu. Vỏ chịu áp lực; phần tử thực hiện quá trình lọc.
Bao lâu thì nên thay thế phần tử lọc khí nén?
Trên chênh lệch áp suất thay vì vào một ngày cố định. Thay thế khi đồng hồ đo đạt đến giới hạn do nhà sản xuất quy định, thường là khoảng 0,5 đến 0,7 bar hoặc sớm hơn nếu xuất hiện triệu chứng tràn dầu và hạ lưu.
Sự khác biệt giữa xếp hạng micron danh nghĩa và tuyệt đối là gì?
Danh nghĩa là một mô tả lỏng lẻo không có phương pháp thử nghiệm cố định. Tuyệt đối xuất phát từ một thử nghiệm xác định và thường được viết dưới dạng tỷ lệ beta, ví dụ như loại bỏ 99,5% ở mức 3 µm. Chỉ có thể so sánh con số tuyệt đối giữa các nhà cung cấp.
Phần tử lọc có thể được làm sạch và tái sử dụng không?
Đồng thiêu kết and stainless mesh elements often can. Pleated paper, glass fibre and coalescing elements generally cannot — cleaning distorts the pleats and leaves efficiency permanently lower.
Điều gì gây ra sự sụt giảm áp suất cao trên phần tử lọc?
Tải trọng là nguyên nhân thông thường, nhưng việc chạy trên lưu lượng định mức, giấy bị phồng nước, cấp độ sai hoặc lồng đỡ bị sập đều gây ra triệu chứng tương tự. Kiểm tra lưu lượng và nhiệt độ trước khi đổ lỗi cho phần tử.
Làm cách nào để chọn kích thước phần tử bộ lọc phù hợp?
Bắt đầu từ lưu lượng định mức ở áp suất làm việc của bạn, áp dụng các hệ số hiệu chỉnh, sau đó kiểm tra chênh lệch áp suất ở lưu lượng đó. Một phần tử chạy gần giới hạn lưu lượng của nó sẽ cần được thay thế thường xuyên hơn.
Một phần tử được đánh giá chính xác, có kích thước chính xác và được thay thế trên chỉ số đo là một trong những thước đo độ tin cậy rẻ nhất trong hệ thống khí nén. Yếu tố tương tự được chọn chỉ dựa trên giá cả là một cách chậm rãi đưa chất gây ô nhiễm vào mọi van và xi lanh ở hạ lưu.
Thử nghiệm thực tế đối với bất kỳ nhà cung cấp nào là liệu nhà cung cấp đó có thể cung cấp xếp hạng tuyệt đối, tiêu chuẩn thử nghiệm, giới hạn chênh lệch áp suất và hệ số điều chỉnh cho điều kiện làm việc của bạn hay không. Nếu thiếu bốn mục đó thì số micron trên nhãn không phải là thông số kỹ thuật.
