Cách kết nối điện từ: Đi dây, chuyển hướng và kiểm tra lần khởi động đầu tiên

Một van đồng thau dòng 2W thay thế đi kèm với cuộn dây trong một túi và phích cắm DIN được dán vào thân và câu hỏi luôn giống nhau: đầu cuối nào nhận được dây điện và cổng nào là đầu vào? Kết nối một bộ điện từ thực sự là hai công việc riêng biệt. Một là kết nối điện với cuộn dây. Cái còn lại là kết nối chất lỏng với cơ thể. Chúng hỏng hóc một cách độc lập và lỗi ở một trong hai lỗi xuất hiện ở cùng một vị trí: van kêu vo vo nhưng không chuyển mạch hoặc cuộn dây chạy nóng trong một tuần rồi hở mạch.

Câu trả lời ngắn gọn là cực tính hầu như không bao giờ quan trọng đối với cuộn dây AC nhưng có thể quan trọng đối với cuộn dây DC, mũi tên dòng chảy được đúc hoặc đóng dấu trên thân phải hướng từ đầu vào đến đầu ra và chân nối đất trên phích cắm không phải là tùy chọn. Mọi thứ khác, từ mô-men xoắn cuối đến lựa chọn bộ lọc, đều là chi tiết được bao quanh ba điểm đó.

Câu trả lời ngắn gọn: ba quy tắc áp dụng cho hầu hết các cài đặt

• Cuộn dây đầu tiên. Đọc bảng tên trước khi tước một dây: điện áp, AC hoặc DC, tần số và công suất. Cuộn dây 24 V DC trên nguồn điện xoay chiều 230 V sẽ không tồn tại trong lần bật đầu tiên.
• Dòng chảy thứ hai. Van điện từ hai chiều có tính định hướng và các phiên bản do phi công vận hành là có tính định hướng nghiêm ngặt. Mũi tên trên thân là một yêu cầu khó khăn chứ không phải là một gợi ý.
• Trái đất thứ ba. Đầu nối DIN 43650 Mẫu A có ba đầu nối và đầu nối được đánh dấu bằng biểu tượng trái đất mang nối đất bảo vệ. Nếu không có nó, vỏ cuộn dây ẩm sẽ trở thành mối nguy hiểm gây sốc và trong nhiều trường hợp lắp đặt sẽ vi phạm quy tắc.

Mọi thứ bên dưới sẽ mở rộng ba điểm đó theo thứ tự mà bạn sẽ thực sự giải quyết được chúng.

Đấu dây cuộn dây: một nửa công việc về điện

Thực hiện theo trình tự dưới đây theo thứ tự. Bỏ qua bước một là lý do phổ biến nhất khiến cuộn dây hoàn toàn mới bị chết khi vận hành.

1. Cô lập mạch và khóa nó lại. Xác nhận bằng đồng hồ đo tại điểm kết nối, không phải ở nhãn cầu dao bảng điều khiển.
2. Đọc bảng tên cuộn dây. Lưu ý điện áp, AC hoặc DC, tần số tính bằng hertz và công suất tính bằng watt hoặc volt-ampe.
3. Xác định các thiết bị đầu cuối trên phích cắm. Trên đầu nối DIN 43650 Mẫu A, đầu nối 1 và 2 mang nguồn điện và đầu nối 3, được đánh dấu bằng ký hiệu nối đất, mang nối đất bảo vệ.
4. Lắp ốc siết cáp và bịt kín trước khi kết thúc. Miếng đệm giữa phích cắm và vỏ cuộn dây là yếu tố tạo nên xếp hạng IP thực sự; một miếng đệm bị chèn ép lặng lẽ hủy bỏ nó.
5. Chấm dứt các dây dẫn. Sử dụng vòng sắt trên dây bện, giữ các sợi dây ra khỏi thiết bị đầu cuối và siết chặt các vít nhỏ mà không cần buộc chặt chúng.
6. Đặt dây dẫn đất vào thiết bị đầu cuối chuyên dụng của nó và kiểm tra tính liên tục của bảng điều khiển.
7. Lắp lại phích cắm, siết chặt vít giữ, sau đó cấp điện nhanh và lắng nghe tiếng click của pít tông.

Phân cực: khi nó thực sự quan trọng

Trên cuộn dây AC, hai cực nguồn có thể hoán đổi cho nhau và việc đảo ngược chúng không thay đổi gì. Trên cuộn dây DC, tình trạng này phụ thuộc vào thiết kế cuộn dây. Cuộn dây DC đơn giản cũng không được phân cực, nhưng cuộn dây được trang bị diode flyback, bộ chỉnh lưu cầu tích hợp hoặc đèn LED chỉ báo được phân cực. Việc nối dây ngược thường dẫn đến chập điện thông qua diode hoặc đèn LED không bao giờ sáng. Nếu vỏ cuộn dây có dấu cộng và dấu trừ, hãy tôn trọng nó.

Định cỡ đường chạy cáp: sụt áp là hạn chế thực sự

Dòng điện trong cuộn dây nhỏ. Cuộn dây DC 6 W, 24 V tiêu thụ khoảng 0,25 A, do đó máy đo dây dẫn hiếm khi bị giới hạn bởi khả năng mang dòng điện. Những gì cắn là giảm điện áp trong một thời gian dài. Biểu đồ bên dưới là phép tính trực tiếp sử dụng điện trở suất của đồng là 0,0172 ohm milimet vuông trên mét và chiều dài hành trình khứ hồi của cả hai dây dẫn.

Lớp cách nhiệt cho bạn biết cuộn dây được phép chạy nóng đến mức nào

Mỗi cuộn dây đều có đánh dấu lớp cách điện và IEC 60085 đặt nhiệt độ điểm nóng tối đa cho mỗi lớp. Điều này quan trọng khi van nằm trong vỏ bọc có các nguồn nhiệt khác hoặc khi nhiệt độ môi trường trong phòng trồng cây tăng cao vào mùa hè. Chạy cuộn dây Loại B ở vị trí cần Loại F là lỗi chậm, không phải lỗi ngay lập tức.

Hệ thống nước của cơ thể: một nửa công việc trôi chảy

Phía điện quyết định xem van có hoạt động hay không. Phía chất lỏng quyết định xem nó có bịt kín và có bền hay không. Ba chi tiết gây ra hầu hết các rò rỉ và hầu hết các tranh luận về bảo hành.

Hướng dòng chảy đến trước. Kiểm tra mũi tên trên thân và các chữ cái hoặc số bên cạnh các cổng. Trên van hai chiều, cửa vào thường là cổng đối diện với đuôi mũi tên và việc lắp ngược nó sẽ tạo ra một van không mở hoặc một van bị rò rỉ khi cần đóng lại. Định hướng cuộn dây đứng thứ hai: trên hầu hết các van bằng đồng, cuộn dây có thể được quay hết một vòng bằng cách nới lỏng đai ốc giữ của nó và việc thực hiện điều đó trước khi các cổng được siết chặt sẽ dễ dàng hơn nhiều so với sau đó. Thứ ba, niêm phong các chủ đề đúng cách. Hai vòng băng PTFE, dán sao cho sợi đầu tiên không bị hở hoặc dán sợi chỉ tương thích là đủ. Các mảnh băng dính bị đứt bên trong đường ống sẽ đọng lại trên ghế.

Trên các dòng nước cứng hoặc chất bẩn, hãy lắp một bộ lọc hoặc bộ lọc mịn ở thượng nguồn. Thân bằng đồng thau có khả năng chịu đựng tạp chất cao cuối cùng vẫn sẽ truyền cặn bẩn đến ghế màng và chi phí của bộ lọc chữ Y là không đáng kể so với một cuộc gọi dịch vụ.

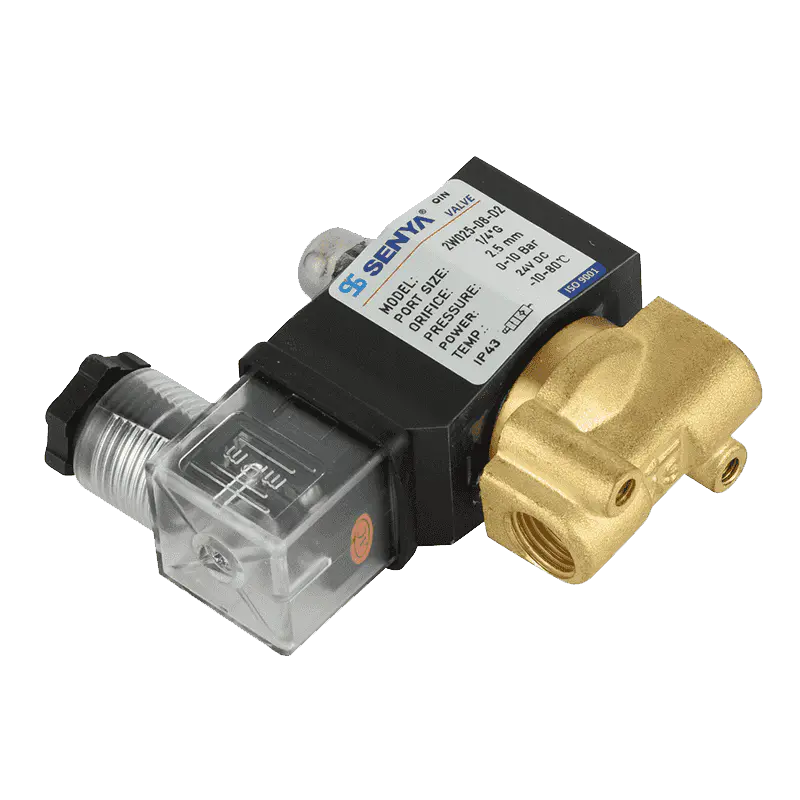

Van điện từ tác động trực tiếp bằng đồng thau dòng 2W cho nước giàu tạp chất Van 2W bằng đồng thau lưu lượng lớn khởi động ở mức chênh lệch áp suất bằng 0 và chống tắc nghẽn tạp chất, phù hợp với đường nước bẩn và kiểm soát nước ngoài trời. Xem sản phẩm →

Khớp van với đường dây trước khi nối dây bất cứ thứ gì

Vật liệu thân và nguyên lý hoạt động quyết định độ tin cậy lâu dài hơn bất kỳ chi tiết nối dây nào. Các van vận hành bằng thí điểm cần có sự chênh lệch áp suất tối thiểu trên van để giữ cho pít tông mở, vì vậy chúng là sự lựa chọn kém trên các đường dẫn có trọng lực hoặc áp suất rất thấp. Van tác động trực tiếp mở từ áp suất bằng 0 nhưng kéo một cuộn dây lớn hơn cho cùng một lỗ.

Hai lựa chọn nữa đáng để giải quyết sớm. Đối với bồn rửa, đầu tưới hoặc đài phun nước ngoài trời, cụm đầu nối và cuộn dây chống thấm nước sẽ loại bỏ nguyên nhân phổ biến nhất gây ra lỗi lặp lại. Đối với các đường dây mang chất ăn mòn nhẹ hoặc nơi có hóa chất rửa trôi, thân bằng thép không gỉ cũng thực hiện công việc tương tự. SENYA đã sản xuất các bộ phận khí nén từ năm 1994 và công bố đầy đủ dữ liệu về áp suất, lỗ và vật liệu trong danh mục của mình, đây là cách nhanh nhất để kiểm tra sự kết hợp cụ thể với điều kiện dây chuyền của bạn.

Van điện từ điều khiển cột nước âm nhạc chìm Van đồng 2/2 chiều với cuộn dây IP6X chống thấm nước kín và phản ứng nhanh để điều khiển cột nước của đài phun nước âm nhạc chìm. Xem sản phẩm →

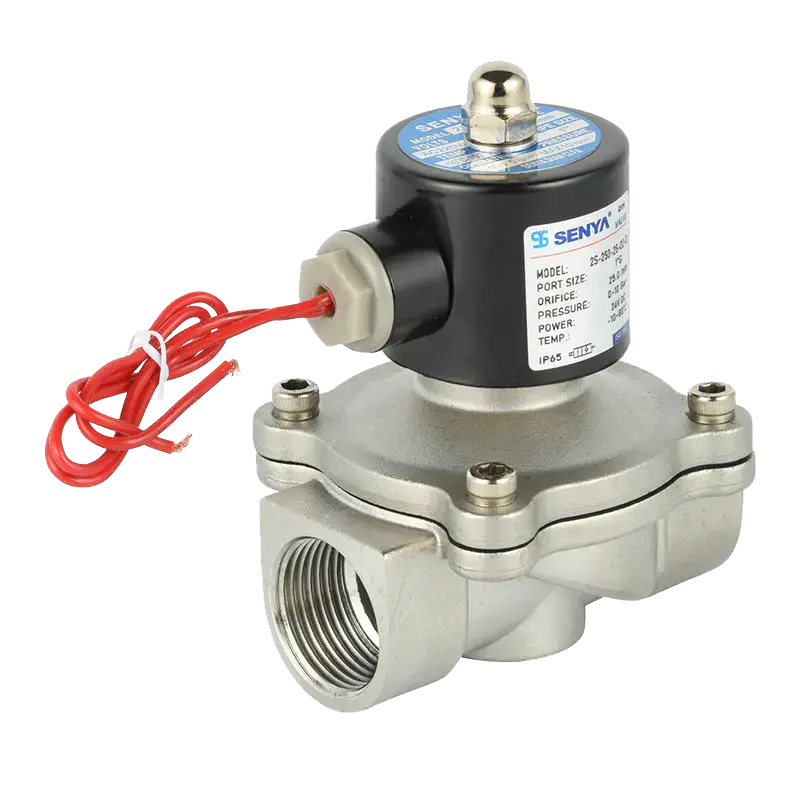

Van điện từ tác động trực tiếp bằng thép không gỉ dòng 2S cho môi trường axit và kiềm Van 2S đóng thường tác động trực tiếp với các tùy chọn thân SUS304/SUS316 và vòng đệm Viton cho môi trường axit/kiềm, bắt đầu từ áp suất chênh lệch bằng 0. Xem sản phẩm →

Kiểm tra và những gì cần kiểm tra khi không có gì xảy ra

Việc vận hành mất năm phút. Đo điện trở cuộn dây khi tắt nguồn và so sánh nó với bảng tên hoặc cuộn dây dự phòng. Mạch hở hoặc số đọc thấp hơn nhiều so với giá trị mong đợi cho thấy cuộn dây bị cháy. Sau đó cấp điện và đo điện áp ở các đầu cuộn dây thay vì ở bảng điều khiển, vì đó là nơi mà ống nối bị lỏng hoặc về lâu dài sẽ xuất hiện dưới dạng giọt nước. Một van hoạt động tốt sẽ tạo ra tiếng tách rõ ràng và độ rung nhẹ mà bạn có thể cảm nhận được bằng ngón tay trên vỏ cuộn dây.

Nếu van mới và hoạt động chính xác trên băng ghế nhưng không nằm trong đường dây thì trình tự lắp đặt thường là thủ phạm chứ không phải van. Hướng dẫn vận hành từng bước cho van hai chiều, bao gồm các bước kiểm tra bắt các cổng đảo ngược và các miếng đệm bị chèn ép trước khi chúng bị rò rỉ, bạn nên đọc trước khi đóng bảng điều khiển.

Để có hướng dẫn sâu hơn về cài đặt và gỡ lỗi, hãy xem hướng dẫn này trên cài đặt và gỡ lỗi van điện từ hai chiều .
